MODULE ELP-TOOL-ARF

Module dédié à l'évaluation du risque foudre selon la méthodologie de la norme IEC 62305-2. Toutes les éditions de cette norme (2006, 2012 et 2024) ont été intégrées dans notre module de calcul. Ce dernier permet de calculer la surface d'exposition sur des structures complexes comprenant des formes cubiques et cylindriques.

MODULE ELP-TOOL-SF

Module dédié au calcul des zones impactables par la foudre des structures, en employant la méthode de la sphère fictive décrite dans la norme IEC 62305-3. Ce module dispose d'une scène 3D conviviale pour le dessin des structures de formes diverses (cubique, cylindrique, sphérique, etc.). Après lancement, l'outil vous fournit les zones à protéger sur les bâtiments de la scene.

MODULE ELP-TOOL-SD

Module destiné au calcul de la distance de séparation définie dans la norme norme IEC 62305-3. Il permet d'effectuer des calculs sur des maillages de formes quelconques en utilisant la technique employée de noeuds et de branches.

MODULE ELP-TOOL-ZT

Module destiné aux calculs d'impédances de terre basse fréquence. Il permet d'évaluer l'impédance de terre, avant les travaux, sur des topologies de circuit de terre complexes (électrodes horizontales, électrodes verticales, maillages, ceinturages circulaire, etc.).

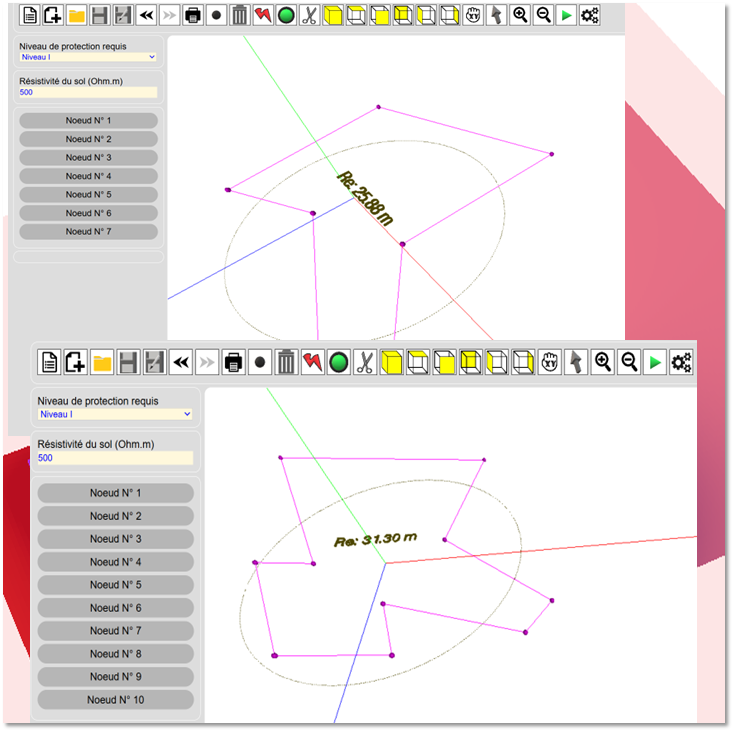

MODULE ELP-TOOL-RG

Module dédié aux calculs du rayon géométrique moyen de la surface occupée par un circuit de terre. Ce module est capable d'effectuer des calculs sur des topologies de circuit de terre de forme polygonales quelconques et de vérifier leur conformité aux exigences de la norme IEC 62305-3, notamment en ce qui concerne la longueur minimale d'électrodes requise verus le niveau de protection foudre et la résistivité du terrain.

MODULE ELP-TOOL-DV

Module dédié aux calculs divers sur les équipements de protection contre la foudre:

• - Élévations de température
• - Sections de conducteurs du SPF
• - Calibre des déconnecteurs des parafoudres
• - Champ magnétique dans les structures
• - Dimensionnement des écrans de câbles
• - Calculs électrodynamiques
• - Calcul de répartition du courant de foudre
• - Et d'autres...

ANALYSE DU RISQUE FOUDRE

ELP EXPERTISE réalise des analyses du risque foudre. L'analyse du risque foudre définit le niveau de protection et les mesures de protection requises sur une structure ou installation selon la méthodologie de la norme IEC 62305-2.

ETUDE TECHNIQUE FOUDRE

ELP EXPERTISE réalise des études techniques. L'étude technique foudre définit les moyens de protection et prévention à mettre en oeuvre pour protéger une installation. Cette étude démarre des conclusions de l'analyse du risque foudre.

INSTALLATION

ELP EXPERTISE est en train de constituer une équipe d'installateurs qualifiés pour l'installation des équipements de protection dans vos installations (paratonnerres, cages maillées, parafoudres, mises à la terre, etc.).

VERIFICATION

ELP EXPERTISE réalise des vérifications des installations de protection contre la foudre. Ces vérifications comportent généralement une inspection visuelle des installations et des mesures in-situ d'impédance de terre et de continuité électrique.

FORMATION

ELP EXPERTISE dispense auprès de ses clients des formations personalisées en protection contre la foudre et réseaux de terre. les formations peuvent être dispensées en intra ou en inter entreprise, dans les différentes thématiques, en fonction des besoins:

• - Foudre et phénomènologie
• - Normes et guide en vigueur
• - Analyse du risque foudre
• - Installation extérieure de protection contre la foudre
• - Installation intérieure de protection contre la foudre
• - Mesures de protection contre la foudre
• - Installation
• - Vérification et maintenance
• - Et d'autres...

ASSISTANCE A LA MAITRISE D'OUVRAGE

ELP EXPERTISE propose à ses clients une assistance à la maîtrise d'ouvrage pour l'organisation des travaux, en assurant:

• - Rédaction des cahiers de spécifications techniques particulières
• - Pré-qualification des entreprises
• - Dépouillement des offres
• - Réunions d'enclenchement des travaux
• - Réunions de suivi de chantier...
